双级旋片真空泵的原理及注意事项!

时间:2019-01-02 15:29

来源:未知

作者:Denair

点击:

真空泵种类繁多,不知道您再挑选的时候,对每种泵的原理以及注意事项是否清楚,那今天小德就来给大家介绍一下双级旋片真空泵的原理及注意事项:

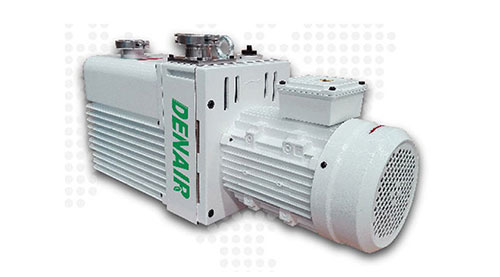

双级旋片真空泵的工作原理
双级旋片真空泵由黑色金属制成,相对精确。整个泵工作是相互关联的,因此不适合去除含氧,有毒,爆炸性蚀刻的黑色金属。它也不用作对真空油具有化学反应性的各种气体的压缩机和输送泵。如果有带气镇的泵,可以拆除某个地方的可冷凝体。真空度是指泵送容器中的残余气体压力。分压是我厂的出厂标准。总压力是辅助标准。热电偶测量各种蒸汽和永久气体的总压力,Mehs表只能测量永久气体的分压很强,因此第二表的数值有一定的差异。

双级旋片真空泵主要由泵体,转子,旋转叶片,端盖,弹簧等组成。转子偏心地安装在旋转叶片泵的空腔中,转子的外圆周与泵室的内表面相切(两者之间存在小的间隙),并且两个带有弹簧的转子叶片布置在转子槽将定子分成两个工作室(高低工作室),旋转时,两级旋片真空泵使旋转叶片的顶端与泵室的内壁保持接触。离心力和弹簧的张力,以及转子的旋转驱动旋转叶片沿着泵室的内壁滑动,使得先进工作室的容积周期性地膨胀到吸气,并且下部工作室周期性地减少以压缩气体,并且排气阀的排气被气体和油的压力推动以获得真空。

当吸入压力高(例如,从大气压吸入)时,气体在高压室中被压缩,压力迅速增加,部分压缩气体直接从辅助排气阀排出,另一部分被压缩并穿过中间墙。级间通道进入下腔室,并再次压缩并从下排气阀排出。此时,高低室同时耗尽;当吸入压力低时(例如,在泵运行一段时间之后),气体从吸入口进入提前。由高压室中的气体压缩产生的压力不足以推动辅助排气阀通过级间通道直接进入低液位工作室,并再次压缩并从下排气阀排出。

双级旋片真空泵注意事项
1.可在环境温度为5~40℃,入口压力小于1330Pa的条件下长期连续运行。

2.如果安装了气镇装置,可以去除一定量的可冷凝气体,但不适合去除氧气,氧气太高,有毒,有爆炸性,对金属有腐蚀性,而化学品对泵油也不适用。反应以及含有颗粒粉尘的气体不能用作输送泵。

3.在大气压入口压力至6000Pa的连续工作时间不得超过3分钟,以避免因燃油喷射或润滑不良而损坏泵。

4.油位应位于油印的中心。如果油位过高,将导致注油。如果油位低,则会导致润滑不良。油位受泵的操作。泵运行时最好更换真空泵油。有利于更换,泵腔内的杂质将尽可能多地排出。

以上就是双级旋片真空泵的原理及注意事项的详细介绍,看完后是不是觉得很有帮助呢?如果想要了解更多真空泵的知识,请关注徳耐尔真空泵厂家网站!
