水环真空泵选型的几点建议

时间:2019-09-24 17:15

来源:徳耐尔真空泵网

作者:denair

点击:


     1、应尽量选择转速较低的规格

     我国水环真空泵的使用最可能是2BE 系列,属轴向吸排气单作用泵,关于同一个规格都有多种转速供抉择,当进口压力在200 hPa~600 hPa,排气压力为800 hPa~1013 hPa 时,叶轮叶片外圆的线速度应为14~17 m/s ,较大规格的泵因为叶轮直径大是以转速较低,所以在达到同样抽气量的前提下,应尽量选择转速较低的泵,大泵消耗的比功率较小,即效率较高。

      此外,较大的水环式真空泵具有长叶片,即长流道、小曲率流体、近似直线的流线、接近慢变流的流体以及流体中产生的二二次涡流和边界层。流动造成的能量损失较小。

     2、应考虑水温的影响

     因为海内外水环真空泵的手艺文件上的功能曲线及技术数据均是在进水温度为15 ℃的前提下得出的,前面也已经介绍了水温低于或高于15 ℃时水温对气量的影响系数计算公式。
因此,在选择水环真空泵时,应充分考虑实际水温对气量的影响。由于我国大多数用户补充水的温度都在25 ℃~35 ℃之间。因此,在选择泵时,应适当增加技术文件上的气量。

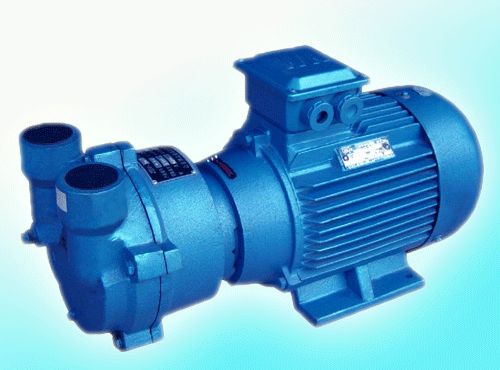

水环真空泵


     3、吸气阻力的影响

     由于煤气的吸风口经常在井下且远离水环真空泵(一些煤矿达几公里),所以吸入管道过长,应充分考虑吸阻损失,计算出可以在煤矿系统中使用的吸入阻力计算公式,在管道布置中使用较厚的吸入管,以减少阻力损失并使直角弯曲最小,以达到提高抽吸效率的目的。

     4、排气有微正压时的选型

     有的煤矿对抽除的瓦斯气体要排放到较远的处所或压缩到储气罐中,排气压力普通都在0.02~0.05 MPa·G 之间。因为水环真空泵技术文件中的性能曲线和技术数据是在1标准大气压的排气压力下获得的,在选择泵时,应考虑排气压力升高和泵腔内回流增加对泵排量的影响。

     此外,由于排气压力的增加,泵的轴功率增大,并且匹配驱动器的功率也应增加。在此情况下,制造商应在选择时提供测试性能曲线和相应的技术数据,以充分满足用户的要求。
