旋片式真空泵的工作原理

时间:2019-09-16 16:47

来源:徳耐尔真空泵网

作者:denair

点击:


     旋片式真空泵(简称旋片式真空泵)是一型油封机械真空泵。其事情压强局限为101325~1.33×10-2(Pa)属于低真空泵。它可以单独使用或作为其它高真空泵或超高真空泵的前帮浦使用。广泛应用于冶金、机械、军工、电子、化工、轻工、石油、医药等生产科研部门。

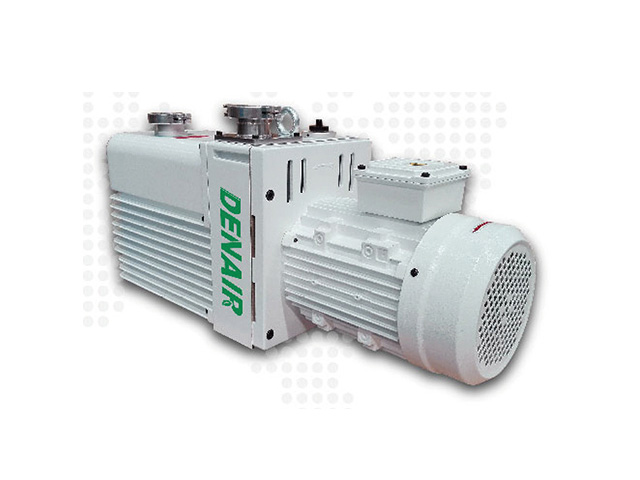

真空泵

     旋转叶片泵可用于在密封容器中泵送干燥气体,如果连接有空气-镇装置,也可以去除可冷凝气体。但不适用于抽提含氧量过大、对金属有腐蚀性、对泵油有化学反应和颗粒粉尘的气体。转子泵是真空技术中最基本的真空,以获得设备的"一"。旋转叶片泵多为中小型泵。旋转叶片泵有两种:单级泵和双级泵。所谓的两阶段,即两个单级泵串联的结构。一通常制成两级,以获得更高的真空度。 旋片泵的抽速与进口压强的瓜葛划定以下:在入口压强为1333Pa、1.33Pa和1.33×10-1(Pa)下,其抽速值分别不得低于泵的名义抽速的95%、50%和20%。旋转叶片泵主要由泵体、转子、旋转叶片、端盖、弹簧等组成。在旋片泵的腔内偏心肠装置一个转子,转子外圆与泵腔内外貌相切(二者有很小的间隙),转子槽内装有带弹簧的二个旋片。旋转时,离心力和弹簧张力使转子顶部与泵室内壁接触。转子旋转带动转子沿泵腔内壁滑动。两个旋转板将由转子、泵室和两个端盖形成的月牙空间分成A、B和C三段。当转子旋转时,与吸入口相连的空间体积逐渐增大,并处于吸入过程中。而与排气口连通的空间的体积逐渐减小并且在排气过程中。中心空间的体积也在逐渐减小,并处于压缩过程中。由于空间A的体积逐渐增加(即膨胀),气体压力减小,并且泵入口处的外部气体压力大于空间A中的压力,因此气体被吸入。当空间A与吸入口隔离时,即当它移到空间B时,气体开始压缩,体积逐渐减小,最后与排气口连通。压缩气体超过排气压力时,由压缩气体推动排气阀打开,气体通过油箱内的油层向大气排放..泵的连续运行达到了连续泵送的目的。如果排出的气体通过空气通道被转移到另一"一"级(低真空级),排出的气体被低真空级泵送,然后通过低真空级(即,两级泵)被压缩到大气中。此时,总压缩比由两个阶段承担,从而增加极限真空度。
